Модель: YN20-40

Тип: Поршнева, горизонтальна, подвійна дія

Застосовується для роботи з десульфуризованим природним газом (основний склад CH4)

Продуктивність:

Теоретична ємність: 1000 нм³/год

Робочі умови:

Навколишня температура: -15 до +45 °C

Ступінь стиснення: двоступінчаста

2. Тиск та продуктивність

Тиск:

Всмоктувальне: 5 МПа (при температурі 0 ~ 35 °C)

Вихідний: 25 МПа (при температурі ≤ 45 °C)

Робота поршня:

Поршневі рухи: 11 ~ 13 разів/хв.

3. Електродвигун та потужність

Електродвигун:

Вибухозахищений, модель YB2-225M-4B35

Потужність: 37 кВт, обороти: 1480 об/хв

Енергетичні характеристики:

Постійна вихідна потужність: 28 кВт

Вхідна потужність: ≤ 35 кВт

4. Гідравлічна система

Параметри роботи:

Мінімальний регульований тиск: 10,2 МПа

Максимальний тиск: 16,0 МПа

Подача олії:

Максимальна подача: 164 л/хв (макс. 127 л/хв)

5. Обладнання та функції

Додаткове обладнання:

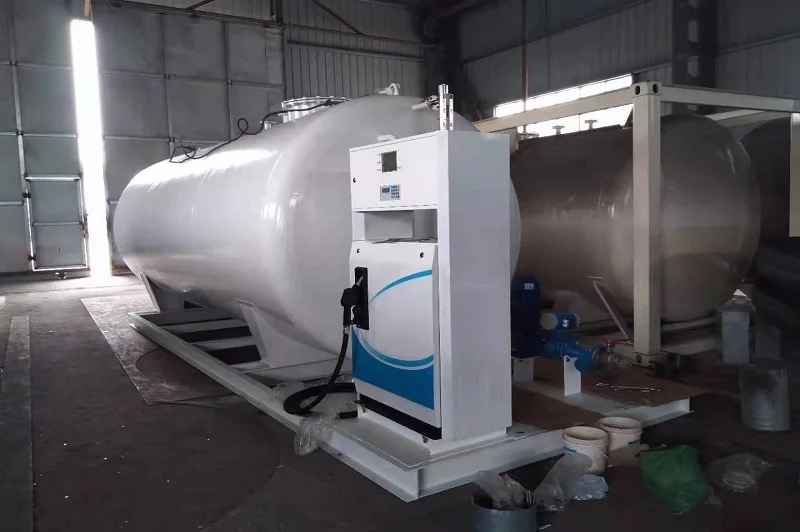

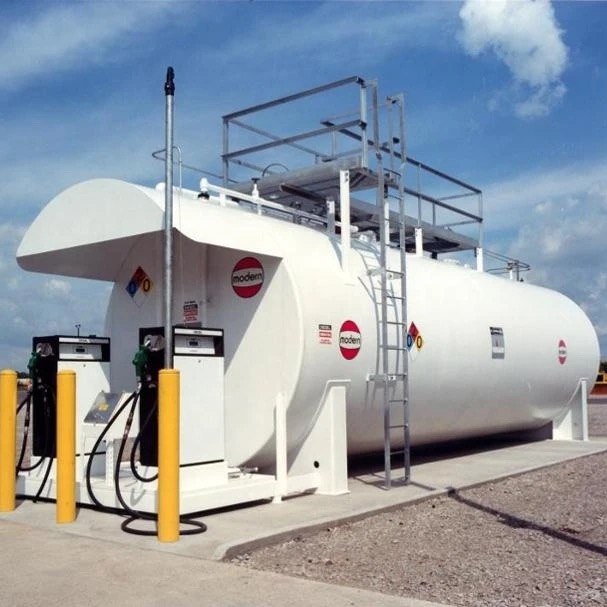

Дозатор палива: 50 л/хв (220 В/380 В) з одним або двома соплами

Насос для перекачування палива: 500 л/хв.

Паливний фільтр

Електрична розподільна коробка

Вибухозахисне освітлення

6. Розміри та вага

Габарити:

Контейнер (LxWxH): 3350×2330×2700 мм

Загальна вага: 7150 кг

7. Способи встановлення та охолодження

Режим встановлення:

Установка на відкритому повітрі, що фіксує ковзне кріплення

Системи охолодження:

Природне охолодження для циліндра, повітряне охолодження для газу

8. Безпека та управління

Режим керування:

ПЛК + сенсорний екран + м’який стартер

Безпека:

Статичний пристрій сигналізації заземлення

Захисний клапан переповнення, вогнегасник, вентиляційний отвір
